摘　要：APP改性瀝青防水卷材是在石油瀝青中加入APP(無規聚丙烯)或APA0、AP0(聚烯烴類聚合物)進行共混改性后，再以其作為胎基的涂履層的防水卷材。APP改性瀝青防水卷材是目前在防水工程中應用較廣，用量較大的品種之一。本文主要探討APP塑性改性瀝青防水卷材的選用與施工。

關鍵詞：APP　改性瀝青防水卷材　防水工程

APP(無規聚丙烯)是化工企業生產等規聚丙烯的副產品，其價格低廉。以其與瀝青進行共混改性的產物具有良好的化學穩定性。APP材料無明顯的熔化點，在1 70℃左右呈粘稠狀態，在200℃左右流動性最好。APP材料最大特點是其分子中極性碳原子少，因而單鍵結構不易破壞，當APP加入瀝青中進行共混后，可明顯地提高產物的軟化點、延伸率和粘結性能，以及耐紫外線照射和耐老化性能。此外，該種防水卷材的耐熱度比SBS改性瀝青防水卷材要好。現已頒布APP改性瀝青防水卷材制品的國家標準。

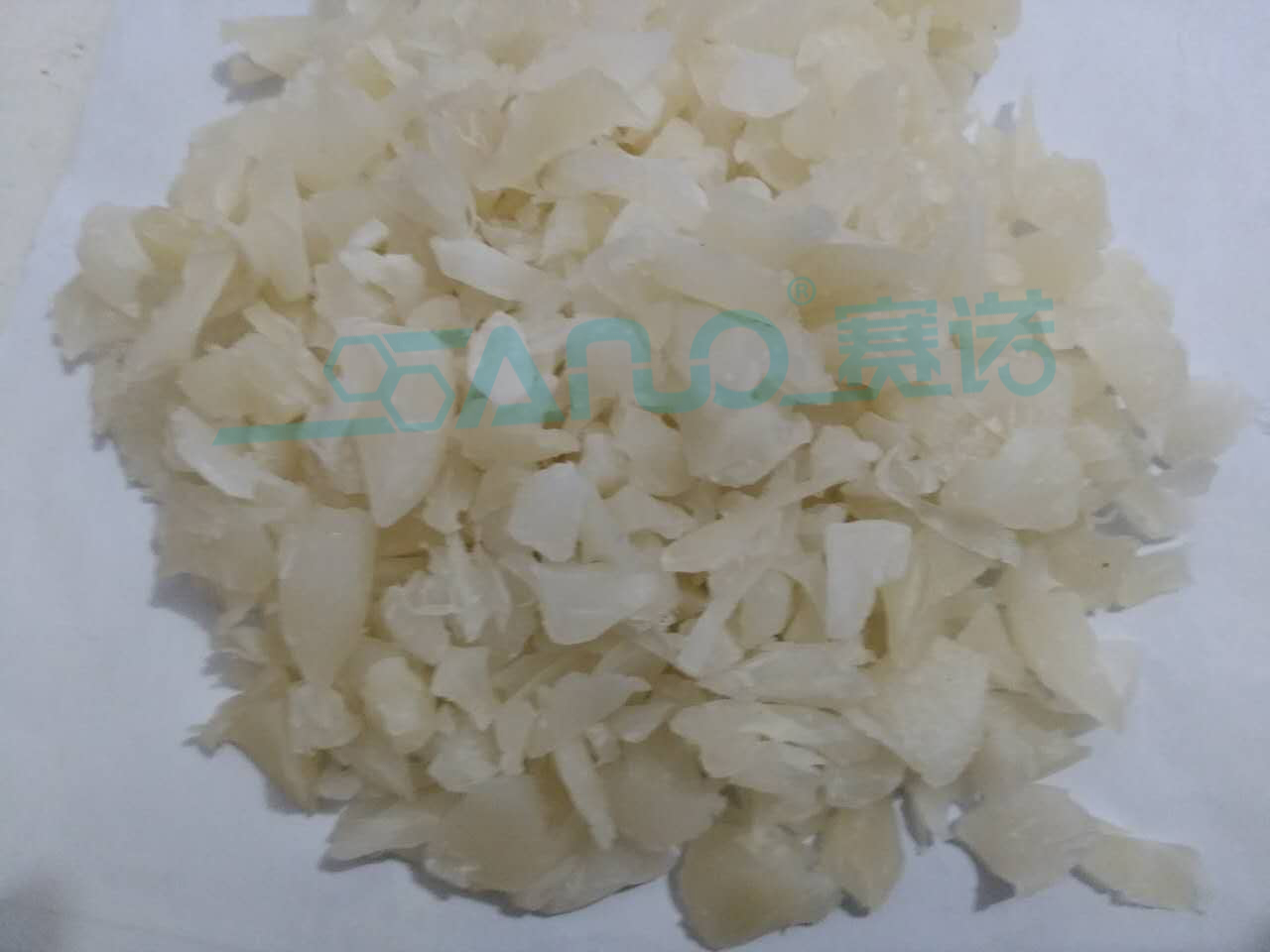

賽諾APP典型特征

一、APP塑性改性瀝青防水卷材的特性及構成

APP改性瀝青防水卷材具有低溫不脆裂、高溫不流淌、耐紫外線照射性能好、耐候性好、壽命長的特點，而且價格適中，適用于工業與民用建筑的屋面和地下防水工程，以及道路、橋梁等建筑的防水，尤其適用于較高氣溫環境的建筑防水。

APP改性瀝青防水卷材是以聚酯氈或玻纖氈為胎基，以APP改性瀝青涂覆于胎基的兩表面，并再于兩表面上覆以隔離材料，然后經滾壓、冷卻等工序而制成的。分子結構穩定、老化期長，具有良好的耐熱性，拉伸強度高、伸長率大、施工簡便、無污染。加入量為30～35％的APP(無規聚丙烯)是生產等規聚丙烯的副產品，它在改性瀝青中呈網狀結構，與石油瀝青有良好的互溶性，將瀝青包在網中。APP分子結構為飽和態，所以，有非常好的穩定性，受高溫、陽光照射后，分子結構不會重新排列，老化期長。一般情況下，APP改性瀝青的老化期在20年以上。

溫度適應范圍為-15～130℃，特別是耐紫外線的能力比其他改性瀝青卷材都強，非常適宜在有強烈陽光照射的炎熱地區使用。APP改性瀝青復合在具有良好物理性能的聚酯氈或玻纖氈上，使制成的卷材具有良好的拉伸強度和延伸率。使卷材具有良好的憎水性和粘結性，既可冷粘施工，又可熱熔施工，無污染，可在混凝土板、塑料板、木板、金屬板等材料上施工。APP改性瀝青防水卷材按可溶物含量和物理性能分為I型和Ⅱ型。

二、APP塑性改性瀝青防水卷材的產品特點、適用范圍

塑性體改性瀝青防水卷材系指以聚酯氈或玻纖氈為胎基，無規聚丙烯(APP)或聚烯烴類聚合物(APAO、APO)作改性劑，兩面覆以隔離材料所制成的建筑防水卷材(統稱APP卷材)，但以其他改性瀝青制成的防水卷材不屬于APP卷材。

1.產品特點

隨著經濟建設的蓬勃發展，各地交通設施大量興建，各種類型的鋼筋混凝土結構橋梁已普遍應用。初期，由于在橋梁（或道路）建設中未采取防水措施或防水措施不當，而出現橋面滲水、鋼筋銹蝕、鋪裝層剝離、堿集料反應、混凝土脹裂，以及因道路路面水滲入基層，引起路面裂縫、斷層、凹陷、龜裂等現象，加速了對橋梁結構及路面的損害。

APP或APA0、APO與優質的道路瀝青混合容易。APP改性瀝青具有以下特性：1)高溫特性良好，耐熱度最高可達160℃；2)對太陽光引起的紫外線老化及熱老化有耐久性；3)在低于-15℃時，彎曲不裂。采用高溫特性良好的APP改性瀝青與聚酯氈組合的APP卷材，除保持良好防水性能外，還具優良耐高溫性能和較好柔韌性，可形成高強度、耐撕裂、耐穿刺的防水層，耐紫外線照射、耐久壽命長、熱熔法粘結可靠性強等特點。

2.用途

APP卷材適用于工業與民用建筑的屋面和地下防水工程，以及道路、橋梁等建筑物的防水，尤其適用于較高氣溫環境的建筑防水。

三、APP改性瀝青防水卷材的生產工藝及其過程

1.APP改性瀝青防水卷材涂蓋料的制備工藝

將100號(90號)石油瀝青升溫至120～140℃計量后加入攪拌罐，IPP、APP或APAO計量后加入攪拌罐，升溫至190℃開始計時，在190～200℃保溫攪拌120min后開啟膠體磨均化研磨，至APP或APAO完全分散(肉眼觀察看不見APP或APAO顆粒)后，把計量后的填充料逐步加入攪拌罐中，在180～190℃保溫攪拌30min～60min后，放入涂油槽中即可生產。

2.APP改性瀝青防水卷材生產工藝過程

APP改性瀝青涂蓋料制備完畢，放入涂油槽后即可開車生產。胎基展開，經烘干貯存裝置后進入涂油槽，浸漬完涂蓋料后，經厚度控制裝置進入覆膜撒砂裝置，然后進入冷卻槽，再經冷卻輥、冷壓輥(壓花輥)進入緩沖貯存架，經卷氈機計量后，包裝下線。在生產過程中，若生產3mm厚卷材，涂油槽溫度控制在175～185℃左右，生產線速度控制在30～45m/min。生產4mm厚卷材，涂油槽溫度控制在170～180℃左右，生產線速度控制在20～35m/min為宜。

四、APP改性瀝青防水卷材在橋面防水中的應用及施工

1.確保水泥混凝土橋面干燥

水泥砼橋面干燥是APP防水層與橋面混凝土鋪裝層粘結牢固的前提，這里所說的干燥不僅指砼表面，更重要的是砼的內部要干燥。如果橋面砼含水率高于與當地濕度相平衡條件下的含水率，砼內部的水分就會逐漸泛出聚集在卷材下面使卷材與橋面的粘結力降低。另外，橋面清理時最好用高壓吹風機吹凈，避免采用水沖洗的方式。

2.卷材加熱要均勻合適

施工時要針對卷材幅寬范圍均勻加熱，熱熔噴槍嘴與卷材而一般應保持30～50cm的距離，與橋面成30°～45°夾角。為了保證卷材加熱均勻，大面積施工時最好用多頭噴槍加熱，如果用噴燈或單頭噴槍很容易使卷材上涂層熔化不均，造成卷材和橋面的整體粘結強度降低，在長期車載作用下會使卷材和橋面剝離。加熱溫度控制在卷材表面呈光亮黑色為宜，溫度過高會使APP改性瀝青老化甚至燒焦失去粘結力，嚴重時還會燒穿卷材使其失去防水功能。

3.滾壓時要排凈殘存空氣

卷材熱熔粘鋪滾壓時要適當用力，從中間向兩邊滾壓以便完全排凈殘存空氣，這是卷材與橋面粘結牢固的關鍵。如果卷材下殘存空氣未排凈，當以后氣溫高時殘存空氣將繼續膨脹在卷材下形成空鼓頂起油面，行車荷載的反復作用將使空鼓波浪式的往前趕，使油面發生大面積的推移，這種破壞是APP卷材粘鋪中最容易出現的問題。

4.卷材接縫要嚴密

卷材接縫處理的好壞是防水層是否滲漏的重要環節。接縫不嚴密，勢必使透過瀝青混凝土空隙的水滲入到卷材下面，在長期荷載作用下會使水泥砼表面軟化、卷材與橋面剝離，油面出現唧漿、推移、壅包等病害。保證接縫質量，首先要保證接縫處卷材搭接寬度符合規范要求，不能小于80mm，其次，在接縫處溢出熔化的瀝青后就馬上刮封壓實，防止出現翹邊，最后要用封口膠對接縫進行密封處理。

五、結語

工程實例表明，APP改性瀝青防水卷材用于“白加黑”路面改造能有效地防治反射裂縫的產生，并能起到很好的防水效果；用于橋梁防水能抵抗混凝土裂縫造成的破壞，阻止雨水對橋梁結構的損害，延長使用壽命。

  APP應用方向：

  1、用于 APP（塑性體）改性瀝青以及改性瀝青防水卷材生產。它的特點是改性瀝青的瀝青制口高溫性優越。用它們改性的制口應用范圍廣，利用率較高，改變了制成品在高溫下抗流延性、低溫下的龜裂，提高了瀝青自身的曲撓性、韌性和內聚力。

  2、用于 APP 填充母料：無規聚丙烯中混入一定量的碳酸鈣制成的 APP 填充母料在聚丙烯、聚乙烯和聚氯乙烯的加工中都能起很好的作用，添加量一般可達 20%左右。提高了被填充塑料的塑性、韌性和彈性，又降低了生產成本。用 APP 填充母料作填充劑的聚丙烯可以用來生產打包帶、撕裂薄膜、扁絲、編織袋、周轉箱、中空容器等。

  3、用于生產熱熔膠、改性涂料、橡塑、密封材料、紙張包裝及電子絕緣材料等。

  4、用于生產色母：因其具有良好的黏附性和相容性而大量用于與分散性較大的碳黑、顏（染）料等配合制聚乙烯，聚丙烯或其他聚合物的色母料專用母料。

  5、用于熱熔膠基料和密封劑。

  6、地毯背膠以及纖維的穩定劑。

  7、電纜填充。

  8、潤滑脂添加劑

  青島賽諾專注聚乙烯蠟等助劑的研發、生產、應用工作，為您提供抗析出、高潤滑、超分散的產品體系。公司擁有成熟的技術研發團隊，擁有先進的國際化實驗室對外開放，為有需求的客戶提供配方優化、降本增效等技術支持，同時為順應環保要求，我們還為企業提供助劑一包化、助劑無塵化服務。

地  址：青島市李滄區書院路蘇寧電器廣場B座2702室

編輯：青島賽諾  轉載請注明出處：www.xyssdzrmzf.com
