吹塑薄膜成型常見問題及分析原理和解決方法

1、引膜困難

故障分析及排除方法：

（1） 機(jī)頭溫度控制不當(dāng)。當(dāng)機(jī)頭溫度太高或太低時(shí)，都會(huì)引起牽引困難，應(yīng)適當(dāng)調(diào) 整機(jī)頭溫度。

（2） 口模出料不均勻。應(yīng)調(diào)整口模間隙，使周邊間隙均勻。同時(shí)，適當(dāng)調(diào)節(jié)機(jī)頭連接器溫度，使之與機(jī)身溫度相協(xié)調(diào)。

（3） 熔料中含有焦料雜質(zhì)。應(yīng)凈化原料及清理機(jī)頭和螺桿。

（4） 擠出工藝條件控制不當(dāng)。應(yīng)適當(dāng)調(diào)整工藝條件。幾種常用塑料吹塑薄膜的擠出。

2、泡管歪斜故障分析及排除方法：

（1） 機(jī)身及口模溫度太高。應(yīng)適當(dāng)降低。

（2） 機(jī)頭連接器溫度太高。應(yīng)適當(dāng)降低。

（3） 口模出料不均勻，薄膜厚薄不均。應(yīng)適當(dāng)調(diào)整口模間隙及機(jī)頭連接器溫度。

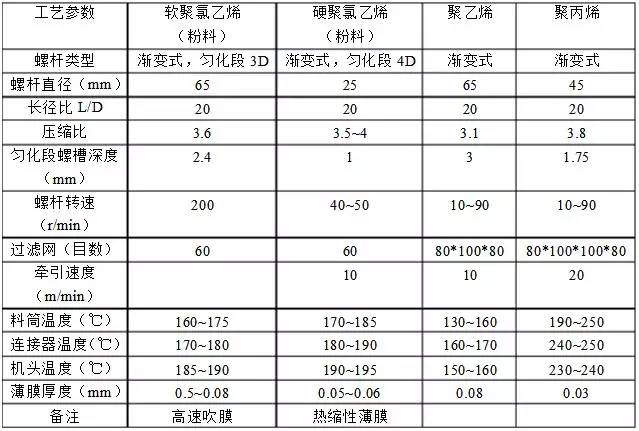

表：幾種常用塑料吹塑薄膜的擠出工藝條件

3、泡管呈蘆形

故障分析及排除方法：

（1） 泡管呈規(guī)律性的葫蘆形是由于牽引輥的夾緊力太小，或牽引輥的轉(zhuǎn)速受到機(jī)械傳動(dòng)阻力規(guī)律性變化的影響所致。對(duì)此，應(yīng)適當(dāng)增加牽引輥的夾緊力，檢修牽 引裝置的機(jī)械傳動(dòng)部分，使?fàn)恳伒霓D(zhuǎn)速平穩(wěn)。

（2） 泡管呈無規(guī)律的葫蘆形是由于牽引速度不穩(wěn)定，以及冷卻風(fēng)環(huán)的風(fēng)壓太大。對(duì)此，應(yīng)調(diào)整牽引速度，使其運(yùn)行穩(wěn)定；風(fēng)環(huán)的風(fēng)壓應(yīng)適當(dāng)降低。

4、泡管擺動(dòng)

故障分析及排除方法：

（1） 熔料溫度太高。應(yīng)適當(dāng)降低機(jī)身及機(jī)頭溫度。

（2） 冷卻風(fēng)環(huán)的冷卻效率太低。應(yīng)提高冷卻系統(tǒng)的冷卻效率，可適當(dāng)加大風(fēng)環(huán)的風(fēng)壓和風(fēng)量。

（3） 泡管與人字夾板的摩擦力太大。應(yīng)適當(dāng)加大人字板夾角，減小泡管與夾板的接觸面積。

（4） 機(jī)頭溫度太低，出料困難，膜泡跳動(dòng)。應(yīng)適當(dāng)提高機(jī)頭溫度及增加螺桿轉(zhuǎn)速。

5、薄膜表面發(fā)花

故障分析及排除方法：

（1） 機(jī)身或機(jī)頭溫度偏低，熔料塑化不良。應(yīng)適當(dāng)提高機(jī)身或機(jī)頭溫度。

（2） 螺桿轉(zhuǎn)速太快。應(yīng)適當(dāng)減慢。

（3） 螺桿溫度太高或太低。應(yīng)通過調(diào)整螺桿內(nèi)冷卻介質(zhì)的流量，將螺桿溫度控制在 適宜的溫度范圍內(nèi)。

6、掛料線明顯

故障分析及排除方法：

（1） 口模出料口處有分解物料或雜質(zhì)粘附。應(yīng)用銅鏟將雜質(zhì)或焦料刮除，嚴(yán)重時(shí)應(yīng)頂出芯棒進(jìn)行清理。

（2） 口模被碰傷。應(yīng)修整口模。

（3） 機(jī)頭內(nèi)壓太小。應(yīng)增加過濾網(wǎng)。

（4） 熔料溫度太高。應(yīng)適當(dāng)降低機(jī)身及機(jī)頭溫度。

7、接縫線痕跡明顯

故障分析及排除方法：

（1） 機(jī)頭或機(jī)頭連接器溫度太高。應(yīng)適當(dāng)降低。但溫度不能太低，否則，仍會(huì)產(chǎn)生接縫線。

（2） 芯棒頭部位有焦料粘附。應(yīng)修改芯棒頭部位的形狀，使其圓滑過渡。

（3） 機(jī)頭機(jī)構(gòu)設(shè)計(jì)不合理。應(yīng)修改機(jī)頭設(shè)計(jì)。

8、透明度不良

故障分析及排除方法：

（1） 機(jī)身或機(jī)頭溫度太低。應(yīng)適當(dāng)提高。

（2） 泡管冷卻不足。應(yīng)提高冷卻系統(tǒng)的冷卻效率，加大風(fēng)環(huán)的風(fēng)壓及風(fēng)量，也可適當(dāng)降低擠出速度。

9、薄膜中有焦?；虬c(diǎn)

故障分析及排除方法：

（1） 原料中混入雜質(zhì)。應(yīng)篩除雜質(zhì)，凈化原料。

（2） 過濾網(wǎng)破裂。應(yīng)更換過濾網(wǎng)。

（3） 熔料過熱分解。應(yīng)清理機(jī)頭及螺桿，并適當(dāng)降低成型溫度。

10、薄膜中有僵塊

故障分析及排除方法：

（1） 過濾網(wǎng)被頂破。應(yīng)更換過濾網(wǎng)。

（2） 成型溫度控制不當(dāng)。應(yīng)適當(dāng)調(diào)整。一般情況下，如果成型溫度偏低，熔料塑化不良，容易重孫女聲冷料僵塊。

11、氣泡

故障分析及排除方法：

（1） 原料未充分干燥，水分含量太高。應(yīng)進(jìn)行預(yù)干燥處理。

（2） 機(jī)筒或料斗部位冷卻水滲漏。應(yīng)檢修冷卻管道及裝置，排除滲漏。

12、薄膜厚薄不均勻

故障分析及排除方法：

（1） 口模間隙調(diào)整不當(dāng)，出料不均勻。應(yīng)調(diào)整口模間隙。

（2） 冷卻風(fēng)環(huán)出風(fēng)量不均勻。應(yīng)調(diào)節(jié)和清理風(fēng)環(huán)，使其出風(fēng)量均勻。

（3） 芯棒偏中變形。應(yīng)調(diào)換芯棒。

（4） 機(jī)頭四周溫度不均勻。應(yīng)檢修機(jī)頭的加熱裝置。

（5） 吹脹比太大。應(yīng)適當(dāng)調(diào)小。

（6） 壓縮空氣壓力不穩(wěn)定。應(yīng)檢修空壓機(jī)。

（7） 機(jī)頭結(jié)構(gòu)設(shè)計(jì)不合理。應(yīng)修改機(jī)頭的工藝參數(shù)。

（8） 出料量太少。應(yīng)適當(dāng)提高擠出機(jī)轉(zhuǎn)速，增加出料量。

13、薄膜皺折

故障分析及排除方法：

（1） 薄膜厚薄不均勻。應(yīng)調(diào)整薄膜厚度。

（2） 冷卻不足或冷卻不均勻。應(yīng)加強(qiáng)冷卻效率或適當(dāng)降低成型速度。

（3） 人字夾板或牽引輥與機(jī)頭中心未對(duì)準(zhǔn)。應(yīng)重新校準(zhǔn)中心線。

（4） 人字夾板的夾角太大。應(yīng)適當(dāng)減小夾角。有時(shí)，人字夾板的夾角與泡管直徑不相適應(yīng)，應(yīng)進(jìn)行調(diào)整，夾板的幾何形狀應(yīng)對(duì)稱。

（5） 牽引輥的夾緊力不均勻，松緊不一。應(yīng)適當(dāng)調(diào)整夾緊力，使輥面上的夾緊力均勻分布。

（6） 收卷張力不恒定。應(yīng)調(diào)節(jié)收卷摩擦盤摩擦力的大小，保證收卷張力恒定。

（7） 機(jī)頭安裝不平。應(yīng)校正機(jī)頭的水平度。

（8） 泡管外界的氣流不穩(wěn)定。應(yīng)在泡管周圍攔屏風(fēng)，保持泡管周圍氣流的穩(wěn)定。

14、收卷不平

故障分析及排除方法：

（1） 薄膜厚度不均勻。應(yīng)調(diào)整薄膜厚度。

（2） 冷卻不足或不均勻。應(yīng)加強(qiáng)冷卻及調(diào)整風(fēng)環(huán)的風(fēng)量。

（3） 牽引官夾緊力不均勻，薄膜跑偏。應(yīng)調(diào)整夾緊力，使輥面上的夾緊力均勻一致。

（4） 泡管中的空氣夾帶到膜片中，造成皺折。應(yīng)調(diào)整夾亙的夾緊力，排除膜管內(nèi)氣體。

15、薄膜開口性不良

故障分析及排除方法：

（1） 機(jī)身及機(jī)頭溫度太高。應(yīng)適當(dāng)降低。

（2） 牽引輥夾緊力太大或牽引速度太快，冷卻不良。應(yīng)調(diào)小夾緊力或降低牽引速度。

（3） 冷卻不良。應(yīng)提高冷卻系統(tǒng)的冷卻效率。

（4） 潤滑劑用量太少。應(yīng)添加適量的內(nèi)潤滑劑。聚乙烯蠟

（5） 增塑劑用量太多。應(yīng)減少其用量，盡可能選用好的增塑劑。

16、霜線太高

故障分析及排除方法：

（1） 機(jī)頭溫度太高。應(yīng)適當(dāng)降低。

（2） 擠出量太大。應(yīng)適當(dāng)降低螺桿轉(zhuǎn)速。

（3） 冷卻不足。應(yīng)加大冷卻風(fēng)環(huán)的風(fēng)量。

17、霜線太低

故障分析及排除方法：

（1） 機(jī)頭溫度太低。應(yīng)適當(dāng)提高。

（2） 擠出量太少。應(yīng)適當(dāng)提高螺桿轉(zhuǎn)速。

（3） 冷卻過量。應(yīng)減少冷卻風(fēng)環(huán)的風(fēng)量。

 青島賽諾專注聚乙烯蠟等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作，為您提供抗析出、高潤滑、超分散的產(chǎn)品體系。公司擁有成熟的技術(shù)研發(fā)團(tuán)隊(duì)，擁有完善的實(shí)驗(yàn)室對(duì)外開放，為有需求的客戶提供配方優(yōu)化、降本增效等技術(shù)支持，同時(shí)為順應(yīng)環(huán)保要求，我們還為企業(yè)提供助劑一包化、助劑無塵化服務(wù)。

地  址：青島市李滄區(qū)書院路蘇寧電器廣場B座2702室

編輯：青島賽諾 轉(zhuǎn)載請(qǐng)注明出處：www.xyssdzrmzf.com
