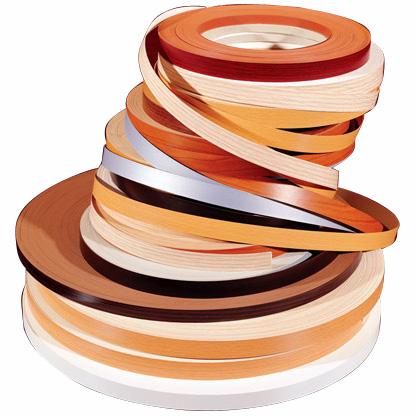

PVC封邊條，其主要原料為聚氯乙稀，加入各種助劑，如增塑劑、穩定劑、 聚乙烯蠟潤滑劑、染料等，經過混煉壓制進而得到的熱塑卷材。其具有木材的真實感和立體感，一定的光潔度和裝飾性以及具有一定的耐熱、耐化學品、耐腐蝕性。主要應用于家具封邊。　

PVC封邊條常見問題

修邊有發白現象

使用封邊條的過程中，有時候會發現修邊時會有發白現象，這屬于正常現象，這一般都是因為手工封邊機或是半自動封邊機造成的，因為它們沒有像全自動設備那樣有著拋光功能。封邊過程中，如果出現0.6MM以下厚度封邊條有發軟，拉伸，變形，或者受不了高溫現象，是因為封邊速度過慢，熱熔膠熔化后 滯留時間過長所致，可以加快封邊速度，高速傳送帶速度，調整涂膠量來改善，參考速度8M/分以上，如果是雙面涂膠的封邊機，這種現象一般較少發生。

出現封不上現象

在使用封邊條的過程中，經常會看到這樣的情況，封邊條封不上的現象。這時候就檢查查溫度是否正常，封邊速度是否過慢，使用環境室溫是否已經低于8度。如果膠線太重，或有溢膠拉絲現象，請調整封邊機速度，熱熔膠溫度調整后沒有改善，則請更換合適的型號。

PVC封邊條材料本身缺點

穩定性不足

PVC封邊條厚度在2mm以上的有一定的應力，使用中必須加熱軟化或提高粘結劑的溫度，否則會因應力粘貼不牢而自行脫落。行業專家介紹，PVC封邊條容易出現穩定性不足問題。

導致PVC封邊條穩定性不足的情況。一，家具的PVC封邊條熱穩定劑不合格或選擇不當或者熱穩定劑用量不足。二，加工溫度的設置不合理，主要是溫度過高。三，擠出機的螺桿轉速過快。四，配方體系內外潤滑的搭配或用量不合理。

賽諾PVC制品專用聚乙烯蠟

耐光老化性能問題

一般而言，合理的混料加工條件會大大減少原料中揮發成份的影響。為了快速評價和預測PVC材料的耐光老化性能，有必要建立人工加速紫外光老化模擬實驗系統。因為PVC封邊條在自然氣候曝露條件下的光老化周期較長，以利于在較短的時間內獲得實驗結果，為評價和預測PVC封邊條表面耐光老化性能提供理論依據和基本數據。

不論是在自然氣候曝露還是人工紫外光加速條件下，溫度始終伴隨著試驗的整個周期。在光照下不同顏色PVC材料表面溫度最高可達到70℃。PVC封邊條不同溫度加熱條件下各參數值均在168小時之后發生了變化，在60℃和80℃變化程度較大。

青島賽諾專注聚乙烯蠟等助劑的研發、生產、應用工作，為您提供抗析出、高潤滑、超分散的產品體系。公司擁有成熟的技術研發團隊，擁有先進的國際化實驗室對外開放，為有需求的客戶提供配方優化、降本增效等技術支持，同時為順應環保要求，我們還為企業提供助劑一包化、助劑無塵化服務。

地  址：青島市李滄區書院路蘇寧電器廣場B座2702室

編輯：青島賽諾  轉載請注明出處：www.xyssdzrmzf.com
