軟質(zhì)PVC配混料的制備。
　　(1)開啟燕汽直至樹脂溫度達到約65℃，然后關(guān)閉。
　　(2)從旋渦的邊沿慢慢加人液體熱穩(wěn)定劑/增塑劑預(yù)混物(摩擦受熱通常可使干混料的溫度提高到100C)。
　　(3) 如果想得到自由流動粉末化合物，可加人少量乳液級樹脂(大概3%)以吸收過量的增塑劑。
　　(4)在加人乳液級樹脂后立即加人潤滑劑。
　　(5)將冷水注人夾套，在低混合速度下冷卻物料。

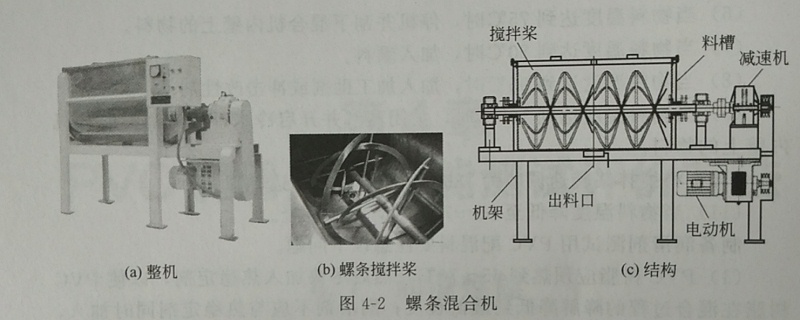

　　雖然軟質(zhì)PVC配混料可用立式高速混合機混合，但使用以蒸氣和冷水加熱和冷卻的夾套螺條混合機(也稱螺帶或臥式混合機，如圖4-2所示)是更好的選擇。

　　使用螺條混合機時，混合過程與高強度混合器樣， 但因不能產(chǎn)生摩擦熱，要連續(xù)不斷加熱。另外，使用螺條混合機時，不需添加乳液級干燥樹脂。

　　混合好的軟質(zhì)PVC配混料也應(yīng)在標(biāo)準(zhǔn)條件下放置至少24h后才進行測試。因為只有這樣，內(nèi)潤滑劑和增塑劑才能與樹脂達成平衡。

　　賽諾化工，15年積淀，聚乙烯蠟品牌生產(chǎn)商。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。
