聚乙烯蠟小編簡述潤滑劑的極性與潤滑劑的實際作用

文章出處：網責任編輯：青島賽諾作者：青島賽諾人氣：-發表時間：2019-05-30 11:50:00【大中小】

　　直到20世紀末，滑劑及潤滑作用還沒有真正意義上的理論與規律。在各種塑料助劑的理論研究中，潤滑劑的理論研究是進展最慢的，時至今日幾乎沒有稱得上理論的理論，就連有一般代表性的規律也很少，連可以有效的指導配方實驗的規律也沒有。唯一的所謂規律就是借鑒普通化學中“相似相溶”規律。也就是“潤滑劑的極性與PVC樹脂的極性越相似，其相容性越好，因而其內潤滑作用也越好，反之，則外潤滑作用較強”但是這個規律對于配方設計的指導性亦很有限。因為判斷潤滑劑的極性的根據是潤滑劑的化學結構，即潤滑劑分子中含有的羧基、酯基、羥基、酰基以及醚基、酮基等極性官能團的種類，數量的多少及其與長鏈烷基的比例。由于潤滑劑化學結構的復雜多樣以及相鄰官能團的相互影響，使得對潤滑劑的極性大小的判斷更為困難，這就造成了：僅憑潤滑劑的極性來推斷潤滑劑的潤滑作用，與潤滑劑實際上所起的潤滑作用之間的差異，遠遠超出了人們的想象，見表8-1。

聚乙烯蠟

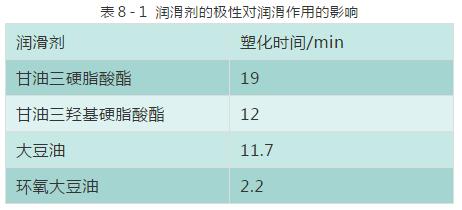

　　由表8-1數據可知甘油三羥基硬脂酸酯(即氫化蓖麻油)比甘油三硬脂酸酯(硬化油)只多了3個羥基，但塑化時間卻少了7min，也就是減少了37%的塑化時間；而大豆油只比甘油三硬脂酸酯大約多了5個雙鍵，塑化時間便減少了7. 3min，即減少38%的塑化時間。有誰會想到5個雙鍵促進塑化功能竟然比3個羥基的作用還大。環氧大豆油只比大豆油多了3~5個環氧基，但是環氧大油的塑化時間卻只有2. 2min！它的塑化時間還不到大豆油及含有3個羥基的氫化蓖麻油的塑化時間的1/5！按一般的化學結構的極性分析，5個環氧基的極性無論如何也不會比3個羥基的極性大五倍以上，但對PVC的促進塑化作用之大卻出乎人們預料。

　　一般助劑分類，把甘油三硬脂酸酯劃為以外潤滑為主的內、外潤滑劑；將甘油三(12-羧基三硬脂酸酯)及大豆油視為內、外潤滑劑；而環氧大豆油則是大家所熟悉的輔助增塑劑了。又如：鄰苯二甲酸二硬脂醇酯的塑化時間為4.2min，而對苯二甲酸二硬脂醇酯的塑化時間卻為7. 3min，它們的化學結構很相似，只是極性基團二甲酸根在苯環上的位置不同，它們的塑化時間卻差了74%。所以根據潤滑劑分子的化學結構來推測其極性，根據極性推測它與PVC樹脂的相容性，再根據其相容性判斷其內(或外)潤滑作用的大小，其誤差之大可想而知。
