EVA熱熔膠

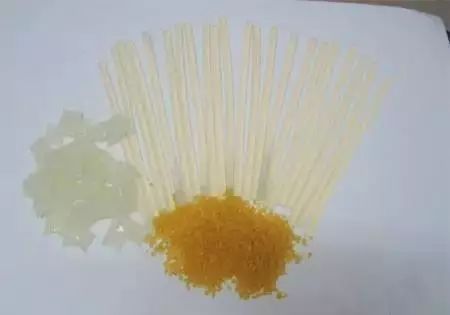

通常是指其在室溫下呈現(xiàn)固態(tài)，當加熱到一定溫度便熔融成黏稠的液體，涂布潤濕被粘物后，經(jīng)過壓合，冷卻至室溫后在幾秒鐘內(nèi)便完成粘接的膠黏劑，并且具有很強的黏結作用。

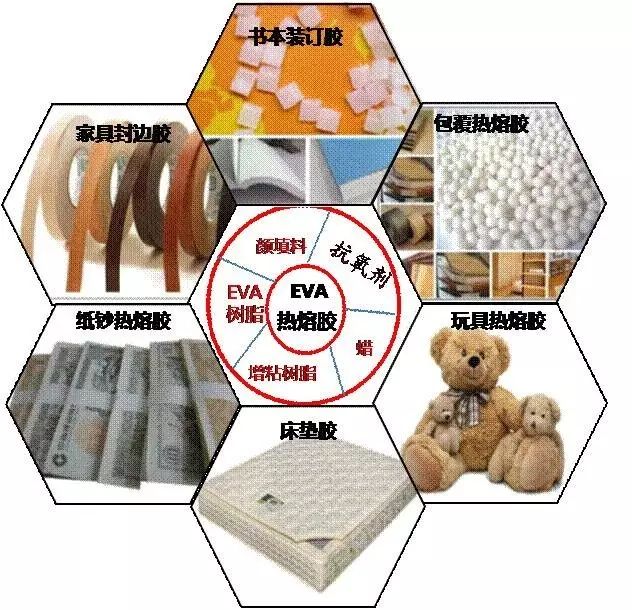

EVA熱熔膠常用原材料：EVA樹脂、增粘樹脂、蠟、抗氧劑、顏填料。EVA熱熔膠常見產(chǎn)品：書本裝訂膠、家具封邊膠、包裝膠、床墊膠、紙鈔熱熔膠、玩具熱熔膠、包覆熱熔膠等。

伴隨著EVA熱熔膠的廣泛應用，一系列常見問題也隨即產(chǎn)生：

1.夏天發(fā)粘，冬天發(fā)脆;

2.對基材的粘結強度差;

3.使用粘度太大或太小;

4. 使用過程出現(xiàn)拉絲問題;

5. 軟硬度問題;

6. 固化快慢問題;

7. 使用中填料沉淀等問題。

綜觀上述系列問題，您是否產(chǎn)生共鳴了呢？比如針對熱熔膠夏天發(fā)粘、冬天發(fā)脆問題您又是如何解決的呢，賽諾技術工程師將從配方調(diào)整的角度與您探討如何解決這兩個問題。

夏天，在溫度高達40℃以上運輸和倉儲過程中，熱熔膠會因為溫度的上升而軟化發(fā)粘，膠粒與膠粒就會粘結在一起，加大施工難度，影響使用效果。

表面處理法(此方法適用于膠粒少量粘結在一起的現(xiàn)象)

(1)向熱熔膠造粒前通過的冷水槽內(nèi)加入乳化蠟，膠條在冷水槽內(nèi)降溫成型，膠粒外層會包覆一層蠟，造粒后熱熔膠表面光滑干爽，膠粒不易粘連。

(2)在熱熔膠成型后加入粉末離型劑，對熱熔膠做表面處理。

改變粘度調(diào)節(jié)劑種類(表1)(適用于膠粒粘連面積少于1/3的狀況)

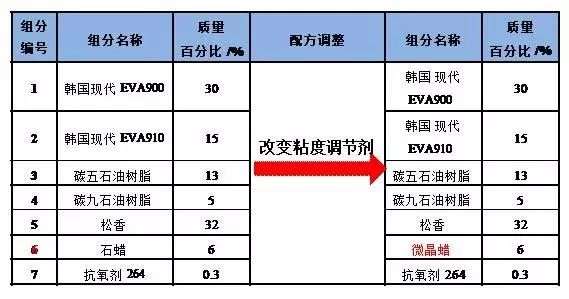

表1 配方調(diào)整之改變粘度調(diào)節(jié)劑種類

配方調(diào)整中，只將58 # 石蠟換成80 # 微晶蠟，軟化點提高了2 ℃，膠粒在40 ℃ 發(fā)粘。

現(xiàn)象明顯降低。或許有技術人員會建議用聚乙烯蠟代替石蠟，但若加聚乙烯蠟會使熱熔膠的Tg升高很多，對熱熔膠其他性能也會有很大的影響。

改變配方組成及配比(表2)(適用于熱熔膠大面積粘連現(xiàn)象)

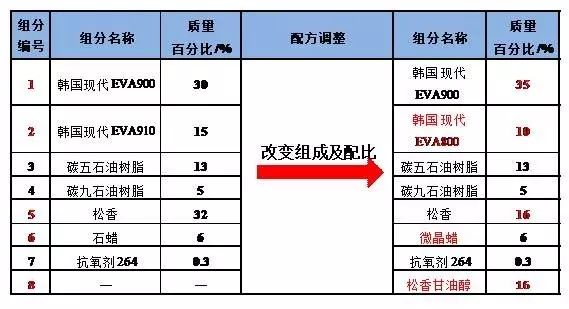

表2 配方調(diào)整之改變配方組成及配比

在保證配方粘稠度和粘接強度不變的前提下，提高膠的硬度和軟化點是配方調(diào)整的方向。配方中將石蠟換為微晶蠟，提高了軟化點和耐溫性，松香甘油酯比松香的耐溫性能高且能提高膠的粘接強度。就EVA樹脂的調(diào)整來說，EVA800硬度高、軟化點高，但若只將EVA910換成EVA800，膠的粘稠度則上升，所以將15份EVA910分配為10份EVA800和5份EVA900。

進入冬天，EVA家具封邊熱熔膠在粘結好PVC封邊條后隨著氣溫的下降，膠層會變脆變硬，封邊條拉扯即會發(fā)生開裂現(xiàn)象。

保證熱熔膠粘稠度和粘接強度不變的情況下，降低熱熔膠的Tg，減少蠟的使用量，降低熱熔膠的硬度，增強熱熔膠的柔韌性(加入少量的增塑劑、添加少量的SBS樹脂等)。

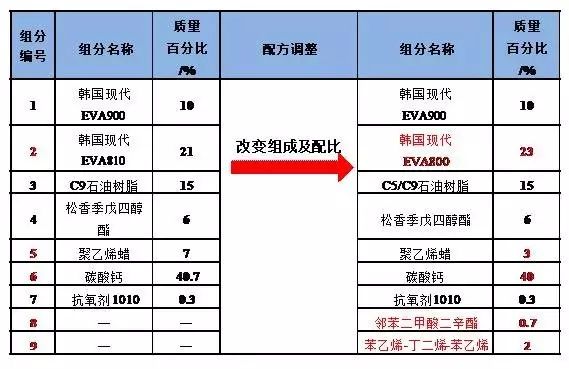

表3 解決冬天不發(fā)脆的EVA熱熔膠配方調(diào)整

表3是解決冬天不發(fā)脆的EVA熱熔膠配方調(diào)整，調(diào)整后的配方中添加了增塑劑鄰苯二甲酸二辛脂，使樣品的柔韌性和耐低溫性提高，但只增加增塑劑會降低熱熔膠的內(nèi)聚力和粘結強度，所以將EVA810換成EVA800并提高其含量，且通過減少聚乙烯蠟含量來增加粘結強度，用軟化點為100 ℃的C5/C9共聚樹脂替代軟化點為120℃的C9樹來降低增粘樹脂的軟化點，并加入耐低溫性好的SBS，最終配方調(diào)整成滿足冬天不發(fā)脆且性能優(yōu)異的EVA熱熔膠。

青島賽諾化工有限公司專業(yè)從事聚乙烯蠟，EBS以及硬脂酸鋅的生產(chǎn)和銷售，供應各種氧化聚乙烯蠟，聚丙烯蠟，EVA蠟，茂金屬蠟，DBM,SBM,尼龍，EBS ，硬脂酸鋅以及聚乙烯蠟。

相關產(chǎn)品：賽托蠟、低聚物、聚乙烯蠟、EBS、光亮分散潤滑劑、環(huán)保穩(wěn)定劑專用蠟、硬脂酸鋅、抗氧劑、氧化聚乙烯蠟

文章來源：青島賽諾      編輯：青島賽諾

版權所有，轉載請注明出處：www.xyssdzrmzf.com
