高密度氧化改性聚乙烯蠟的分子質量相對較大、熔化點高，耐磨損性和耐洗滌性優良。本次將其應用于針織物抗起毛起球整理和頂破強力提升整理。

1.抗起毛起球整理

由于針織物的組織結構比較疏松，且暴露的紗線表面積較大，在使用過程中不可避免地要反復經受摩擦，纖維兩端易露出表面而形成茸毛，并相互纏結而起毛起球，從而影響織物外觀。

    1.1 織物規格：18tex滌棉(65／35) 針織汗布。

    1.2整理工藝：浸軋整理液(聚氨酯或聚氨酯 + 氧化改性聚乙烯蠟 ，一浸一軋，軋余率 80％)一 預烘 (100 oC ×3 min )，一 焙烘(150 ℃ × 2 ra in )。

1.3 性能測試：采用圓軌跡式織物起球儀，按照GB／T 4802.1—2008《紡織品織物起毛起球性能的測定第1部分：圓軌跡法》 測定試樣的起毛起球等級， 結果見表5。

    由表5可知,向水性聚氨酯乳液中加入氧化改性聚乙烯蠟乳液對滌棉針織物進行抗起毛起球整理，可進一步降低紗線表面的摩擦系數，減少起毛幾率，即使起毛，由于纖維表面光滑，也難以纏結成球，從而大大提高了織物的抗起毛起球性能。

2 .針織物頂破強力提升整理

    針織物由于其獨特的線圈結構而具有一定的拉伸性能， 但其在染整加工和穿著過程中易受到化學品和外力的作用而造成強力下降、變形或破裂。針織物頂破強力一旦達不到要求，則只能降等或當次品處理。

    2.1織物規格

    16 r ex／1×2全棉染色雙珠地針織物(經過生物拋光處理)

    2.2整理工藝

    染色拋光布一 浸漬整理液(氧化改性聚乙烯蠟乳液) 一脫水一預烘(90～100℃) ×3min一焙烘(150℃X2min)。

    2.3效果測試

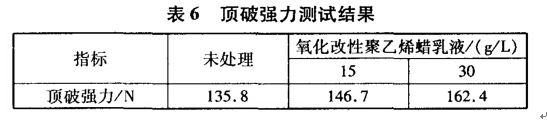

    按照美國A STMD3787- -2001《紡織織物頂破強力的標準試驗方法等速牽引(CRT)鋼球頂破試驗》測試針織物的頂破強力，試驗結果見表6。

由表6可知，針織物經氧化改性聚乙烯蠟乳液整理后 ，頂破強力明顯提高，且乳液用量較大時效果更好 。主要原因是氧化改性聚乙烯蠟乳液可滲人到紗線之間， 焙烘后在纖維表面成膜。該膜具有良好的平滑性，可顯著降低纖維間的摩擦系數，紗線易滑動，受力更均勻， 故采用能經受更大的頂破外力 。

3.結論

(1)采用高密度氧化改性聚乙烯蠟 H i．W ax 4051E制備微乳液，優化工藝為：乳化劑總用量 30％ (相對氧化聚乙烯蠟質量，其中異構脂肪醇聚氧乙烯醚 A 和脂肪醇聚氧乙烯醚 B 質量 比1：1) ，快速升溫到130 ℃ ，然后以一定的速度恒溫攪拌乳化30 min 左右。

(2)氧化改性聚乙烯蠟乳液與水性聚氨酯并用時，利用二者的協同作用，可顯著提升滌棉針織面料的抗起毛起球；其單獨應用于全棉針織面料后整理中，可提高織物的頂破強力。

賽諾氧化聚乙烯蠟乳液具有穩定的化學穩定性，高熔點低粘度，能溶于芳香烴中，可以對PVC的內外潤滑作用比較平衡，在pvc薄膜、異型材、管材、塑膠加工中做潤滑劑，做塑膠加工潤滑劑、脫模劑和相容劑，亦可用于紡織柔軟劑、車蠟、皮革柔軟劑的制作原輔料。賽諾致力打造中國聚乙烯蠟民族品牌。
