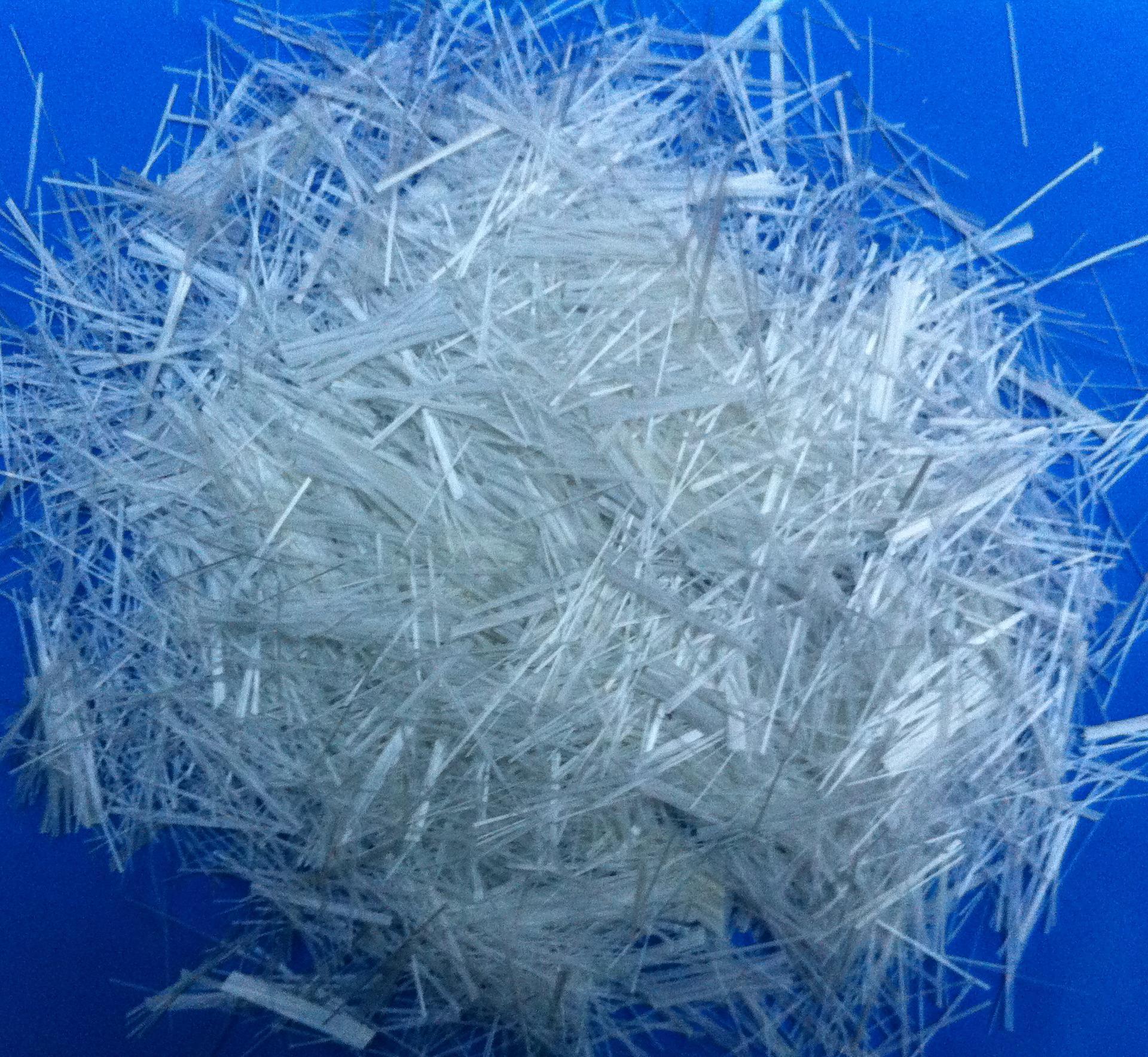

聚乙烯蠟小編發現，在尼龍中添加玻璃纖維、增韌劑等填料可顯著增加材料的力學性能。但在玻纖增強尼龍注射成型過程中，“浮纖”現象經常出現。浮纖也叫露纖，即玻纖露在產品表面，比較粗糙。
由于玻纖外露，使得此類產品的應用受到了限制，主要應用于高強度的結構件。而凡是用加纖材料做外觀件的，都是亞光面或蝕紋面（例如電動工具），因為普通加纖料難以做到亮麗的外觀。

形成原因

浮纖形成的原因有很多，最主要原因為以下三種：
玻纖與尼龍的相容性差
由于塑料熔體在流動過程中受到螺桿、噴嘴、流道及澆口的摩擦剪切力作用，會造成局部粘度的差異，同時又會破壞玻纖表面的界面層，熔體粘度愈小，界面層受損愈嚴重，玻纖與樹脂之間的粘結力也愈小，當粘結力小到一定程度時，玻纖便會擺脫樹脂基體的束縛，逐漸向表面積累而外露。

玻纖與基料的密度差異
在塑料熔體流動過程中，由于玻纖與樹脂的流動性有差異，而且質量密度也不同，使兩者具有分離的趨勢，玻纖浮向表面，樹脂沉向內里,于是形成了玻纖外露的現象。

噴泉效應
尼龍熔體注入型模時，會形成“噴泉”效應，即玻纖會由內部向外表流動，與型腔表面接觸，由于模具型面溫度較低，質量輕冷凝快的玻纖被瞬間凍結，若不能及時被熔體充分包圍，就會外露而形成“浮纖”。

因此，“浮纖”現象的形成，不僅與塑料材料組成和特性有關，而且與成型加工過程有關，有著較大的復雜性和不確定性。

解決方案

改善玻纖與尼龍的相容性
在成型材料中加入相容性、分散劑和潤滑劑等添加劑，包括硅烷偶聯劑、馬來酸酐接枝相容劑、脂肪酸類潤滑劑及防玻纖外露劑等。
通過這些添加劑來改進玻纖與樹脂間的相容性，提高分散相的均勻性，增加界面粘結強度，減少玻纖與樹脂的分離，從而改善玻纖外露現象。如研究表明，在基體中添加相容劑，改性后材料玻纖在基體中相容性較未添加材料明顯提高。

改善成型工藝條件
1.增加充填速度
在增加速度之后，玻纖和塑料雖然存在流速不同，但相對于高速射膠而言，這個相對速度差的比例就小了。
2.升高模具溫度
這個作用是最大的，增高模具溫度，就是為了減少玻纖和模具接觸阻力，讓玻纖和塑料的速度差盡量變小。
讓塑料流動時的中間熔融層盡量厚，讓兩邊的表皮層盡量薄，這樣就好像光滑的河岸無法留住樹枝一樣的道理。RHCM技術（高速高溫成型技術）就是利用這個原理來做到外觀無浮纖的。
3.降低螺桿計量段的溫度，減少溶膠量
這是讓塑料和玻纖分離的可能性盡量降低，一般來講對于浮纖影響最小，在實際操作中效果不大。
但是，這可以很好地解決燒焦。這是因為增加玻纖后，所以很容易堵住排氣通道，所以在最后很難排氣，并且玻纖在高壓高氧氣體環境中是很容易燃燒的。

模具方面
將產品外觀面刻意做成亞光面或蝕紋面，減少玻纖外露的視覺反應。

青島賽諾專注聚乙烯蠟等助劑的研發、生產、應用工作，為您提供抗析出、高潤滑、超分散的產品體系。公司擁有成熟的技術研發團隊，擁有先進的國際化實驗室對外開放，為有需求的客戶提供配方優化、降本增效等技術支持，同時為順應環保要求，我們還為企業提供助劑一包化、助劑無塵化服務。

地  址：青島市李滄區書院路蘇寧電器廣場B座2702室

編輯：青島賽諾  轉載請注明出處：www.xyssdzrmzf.com
